La physique de la réflexion – comment le film des panneaux renvoie la lumière au conducteur

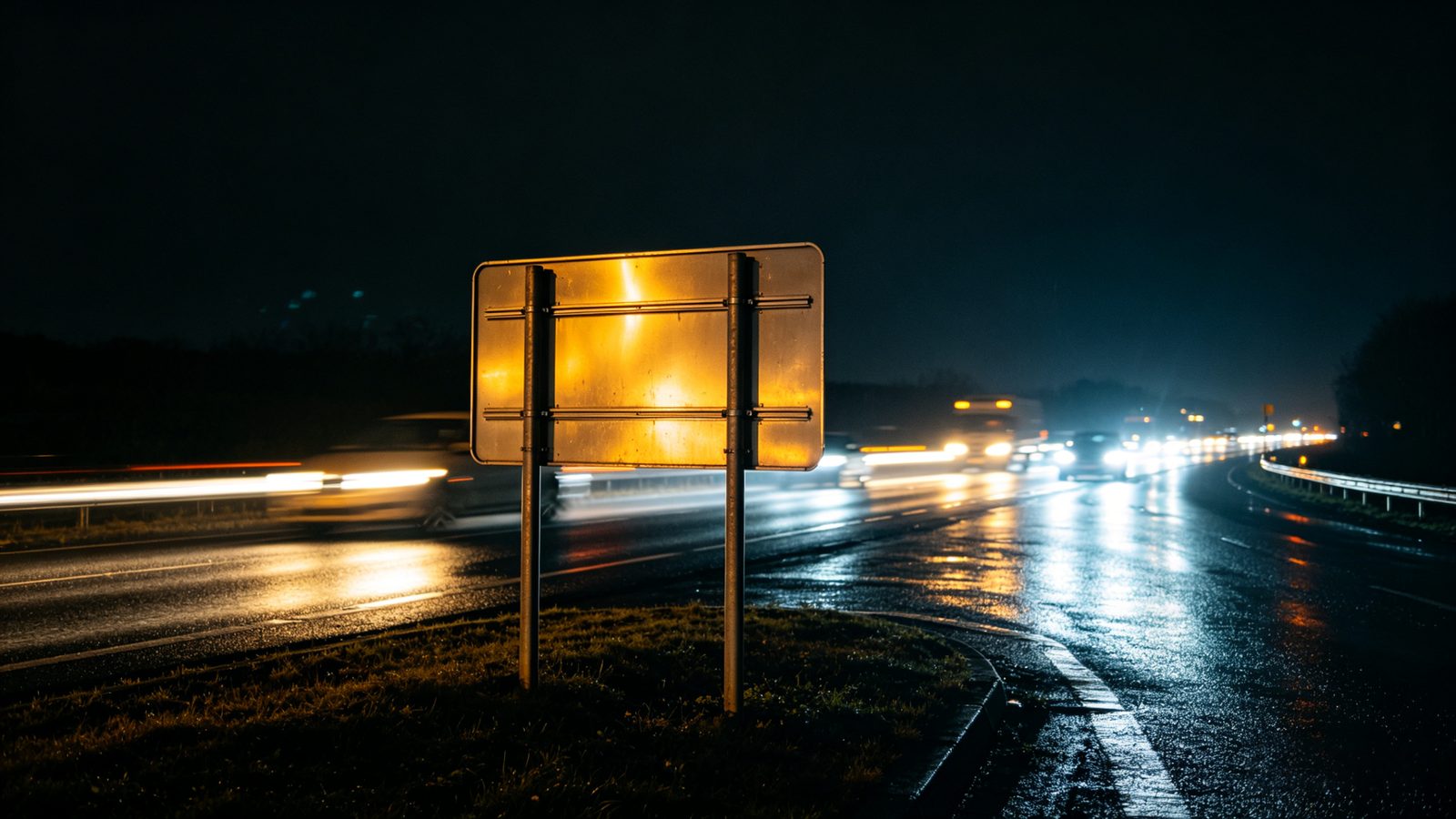

Un panneau de signalisation sans pouvoir réfléchissant est pratiquement invisible la nuit. Le phénomène qui fait briller un poteau de signalisation dans vos phares n'est pas une simple réflexion de type miroir, mais un principe optique précis appelé rétroréflexion. Contrairement à un miroir plat, qui renvoie la lumière dans l'angle opposé, le film rétroréfléchissant renvoie la lumière vers sa source :—les yeux du véhicule et du conducteur’.

Deux technologies principales dominent les films modernes pour panneaux de signalisation : les systèmes à microsphères de verre et les systèmes microprismatiques. Le film à microsphères de verre encapsulées, mis au point à la fin des années 1930, intègre des milliers de minuscules sphères de verre dans un liant transparent. Chaque microsphère agit comme une lentille : la lumière du phare pénètre dans la sphère, se réfracte, se réfléchit sur un revêtement métallique situé sur’son hémisphère arrière, puis se réfracte de nouveau à la sortie, revenant pratiquement par le même trajet. Le paramètre critique est le  angle d'observation’, c'est-à-dire l'angle entre le faisceau du phare et la ligne de visée du conducteur. Pour une voiture particulière, cet angle est d'environ 0,2 à 0,5 degré. Le film standard est optimisé pour cette plage étroite.

Le film microprismatique, introduit commercialement dans les années 1980, utilise des réseaux de prismes à coin de cube. Il s'agit de trois faces réfléchissantes mutuellement perpendiculaires formant un seul élément optique. La lumière incidente se réfléchit successivement sur les trois faces et est renvoyée avec un rendement élevé. Comme la géométrie repose sur la réflexion totale interne ou sur un revêtement métallisé, le film prismatique peut atteindre des rendements de rétroréflexion supérieurs à 50 %, bien plus élevés que ceux des microsphères de verre. Fait déterminant, les ingénieurs peuvent ajuster les angles des prismes pour élargir l' angle d'incidence, en conservant la luminosité même lorsqu'un panneau est monté dans une courbe ou sur une pente.

La rétroréflexion se mesure en candelas par lux par mètre carré (cd/lx/m²), une unité qui décrit l'intensité lumineuse renvoyée par unité d'éclairement et de surface. La norme américaine ASTM D4956 définit plusieurs types de films, chacun conçu pour des vitesses de chaussée et des positions de panneau spécifiques. Un film prismatique à haute intensité peut fournir des valeurs supérieures à 1000 cd/lx/m² pour un angle d'observation de 0,2°, ce qui garantit qu'un panneau installé sur une autoroute à grande vitesse est lisible à plus de 300 mètres.

Sans cette physique, le poteau de signalisation ne serait qu'une silhouette sur le ciel nocturne. La rétroréflexion en fait un nœud d'information essentiel, qui renvoie silencieusement la lumière et sauve des vies à chaque kilomètre parcouru dans l'obscurité.
